DBRiview-1 数据模型
概念模型及其作用
from wiki:The conceptual level unifies the various external views into a compatible global view.[36] It provides the synthesis of all the external views. It is out of the scope of the various database end-users, and is rather of interest to database application developers and database administrators.
概念模型实际上是现实世界到机器世界的一个中间层次。概念模型用于信息世界的建模，是现实世界到信息世界的第一层抽象，是数据库设计人员进行数据库设计的有力工具，也是数据库设计人员和用户之间进行交流的语言。
概念模型常用E-R图表示，之后会给出实例
实体：
客观存在并可相互区别的事物称为实体。实体可以是具体的人、事、物·也可以是抽象的概念或联系，例如，一个职工、一个学生、一个部门、一门课、学生的一次选课、部 门的一次订货、教师与院系的工作关系（即某位教师在某院系工作）等都是实体。
实体型：
具有相同属性的实体必然具有共同的特征和性质。用实体名及其属性名集合来抽象和刻画同类实体，称为实体型。例如，学生（学号，姓名，性别，出生年月，所在院系，入 学时间）就是一个实体型。
实体集:
同一类型实体的集合称为实体集。例如，全体学生就是一个实体集。
学生作为类别是实体型
实体之间的联系：
在现实世界中，事物内部以及事物之间是有联系的，这些联系在信息世界中反映为实体（型）内部的联系和实体（型）之间的联系。实体内部的联系通常是指组成实体的各属 性之间的联系，实体之间的联系通常是指不同实体集之间的联系。 实体之间的联系有一对一、一对多和多对多等多种类型。
概念模型实例：

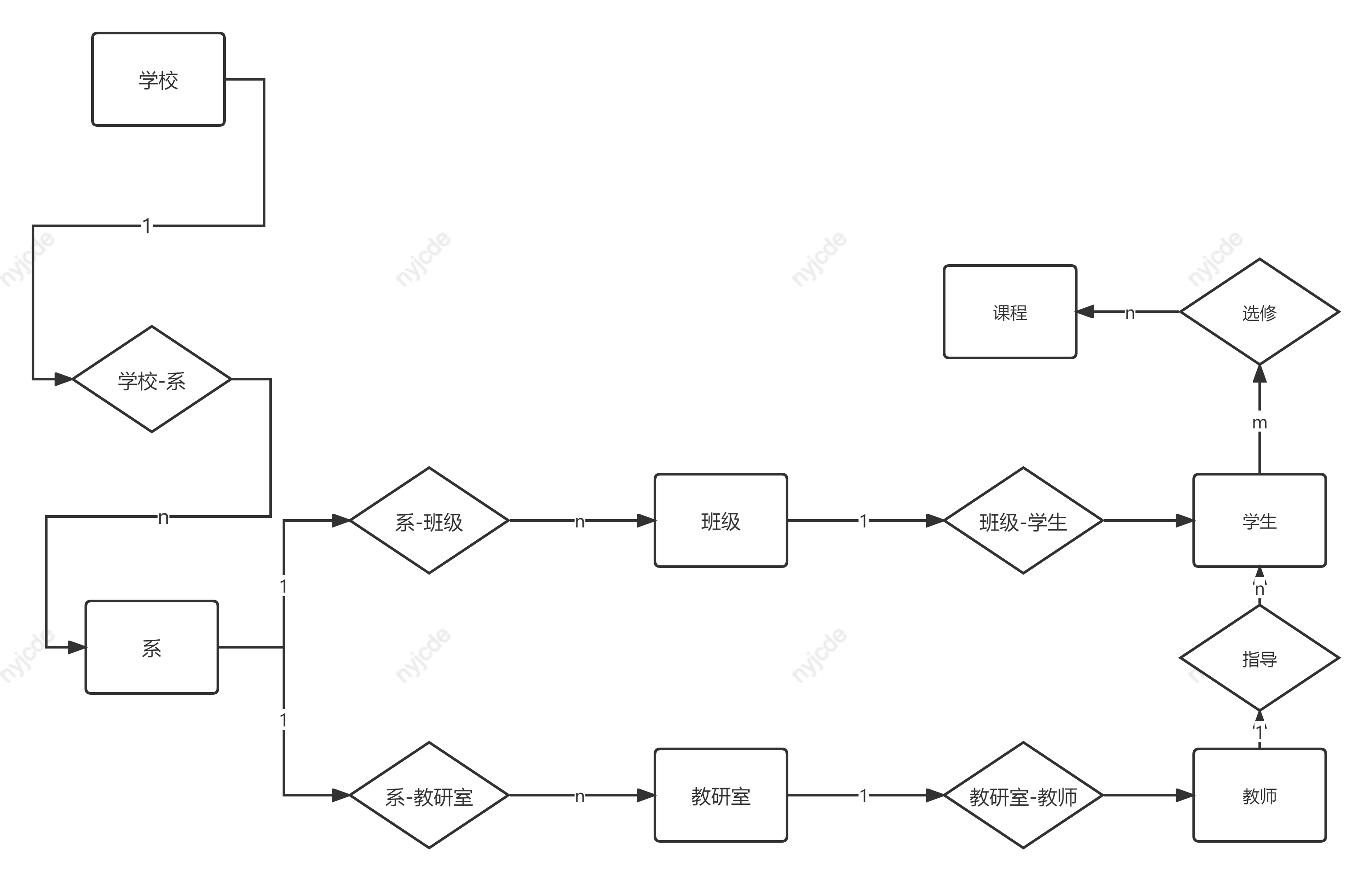

学校中有若干系，每个系有若干班级和教研室，每个教研室有若干教员，其中有的教授和副教授 每人各带若干研究生，每个班有若干学生，每个学生选修若干课程，每门课可由若干学生选修。请用E-R 图画出此学校的概念模型。

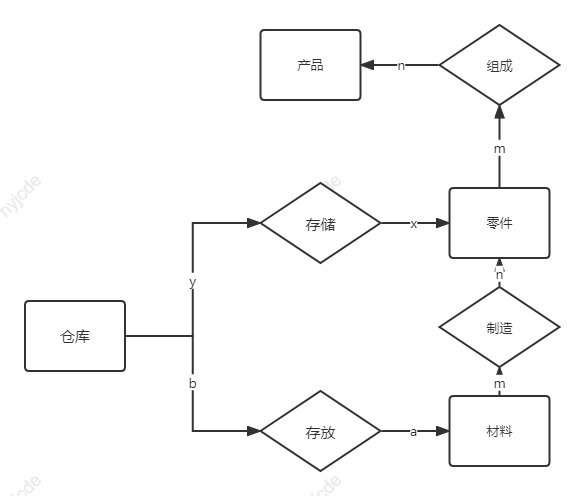

某工厂生产若干产品，每种产品由不同的零件组成，有的零件可用在不同的产品上。这些零件 由不同的原材料制成，不同零件所用的材料可以相同。这些零件按所属的不同产品分别放在仓库中， 原材料按照类别放在若干仓库中。请用E-R图画出此工厂产品、零件、材料、仓库的概念模型。

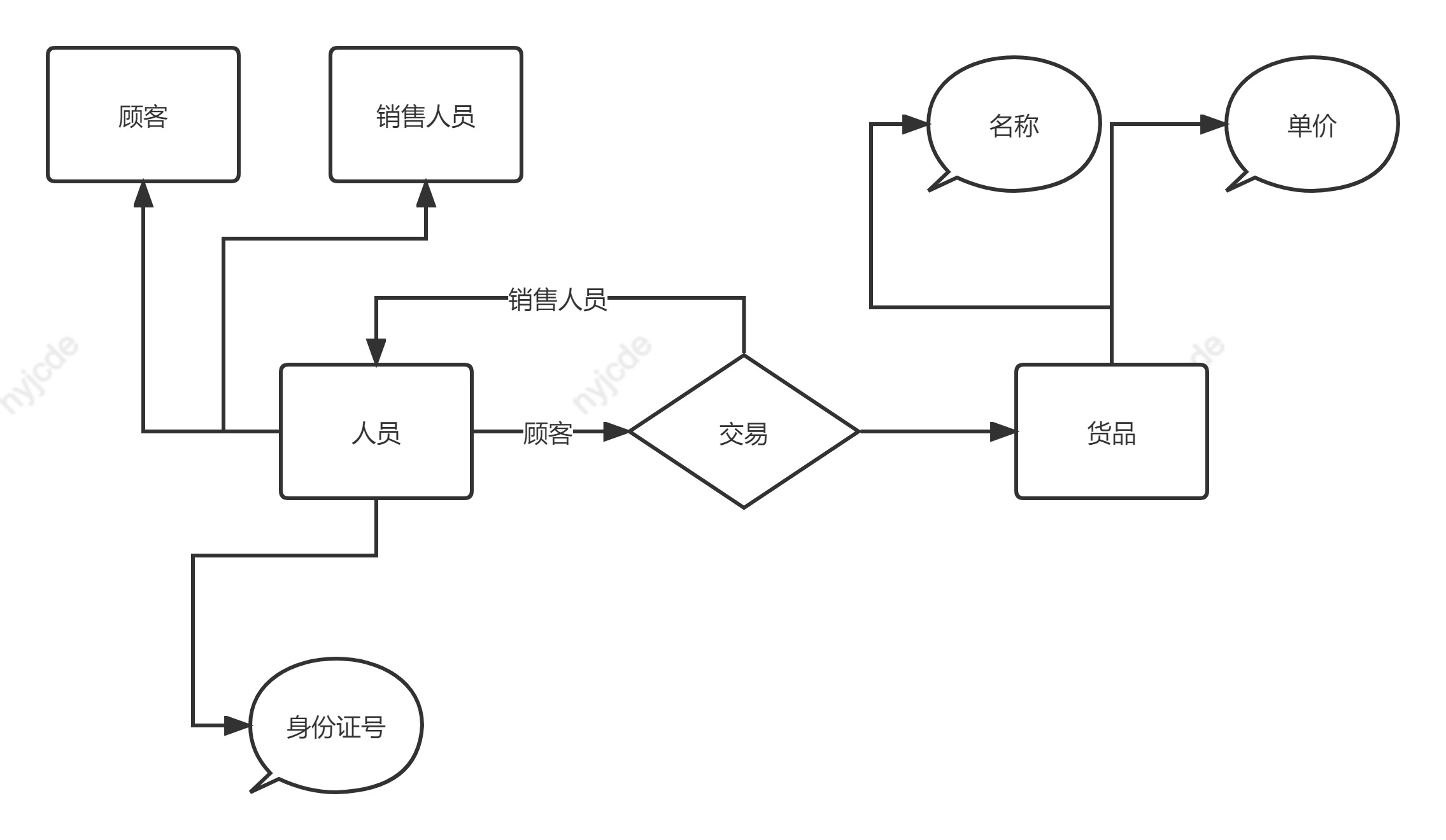

现开发⼀套销售管理系统，需保存交易记录信息，包括销售⼈员身份证号、顾客身份证号、售卖货品名 称、数量、单价。请绘制数据库建模的ER图。

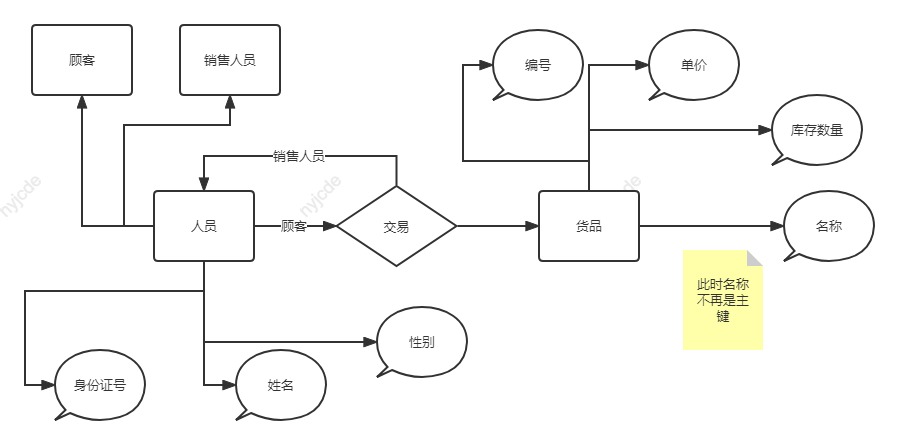

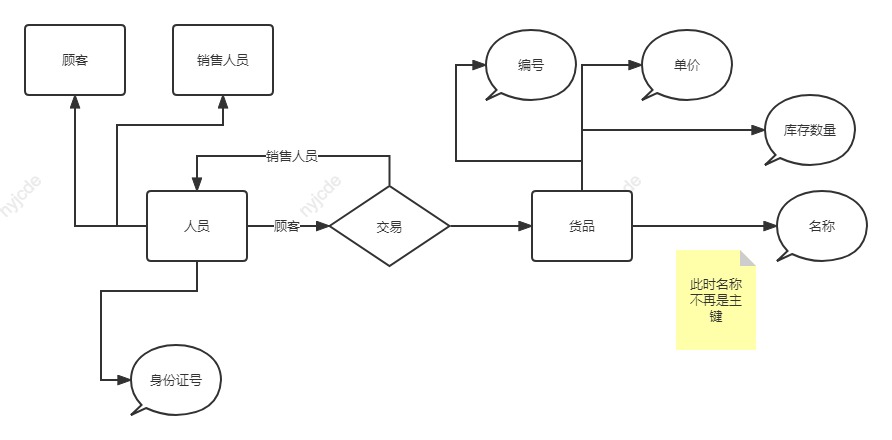

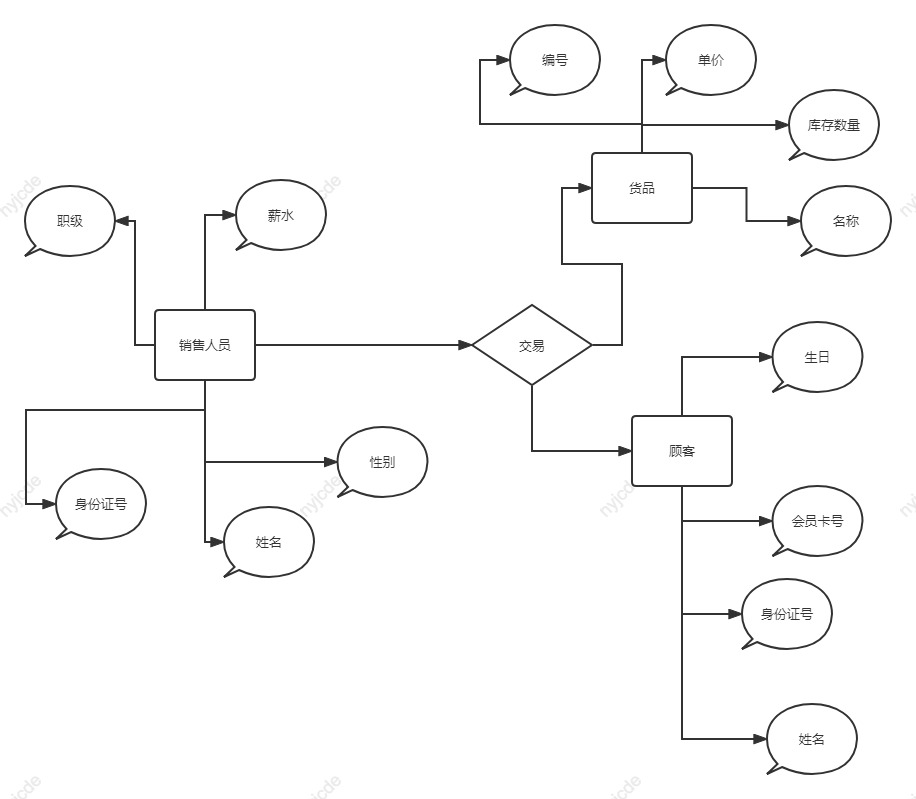

现开发⼀套销售管理系统，需保存进销存信息，包括：1). 货品清单，包括货品编号、货品名称、单价、... read more
